TF-670型钢尺收敛计
时间：2019-11-11

概述

钢尺收敛计是用来测量地下厂房、坑道、隧道式坑口对应的墙体间或顶面到地面间距的微小变化的一种便携式仪器，也可以用于监测结构与支撑的变形，以及测量不稳定边坡的移动性。其构造由百分表、大张力不锈钢尺、恒力弹簧、挂钩、调节螺母等组成。采用符合人体工学要求的外观设计及硬质铝合金机身，外观极为轻巧、美观且结实、耐用、抓握、操作也极为适手。仪器结构简单，操作方便，体积小，重量轻。

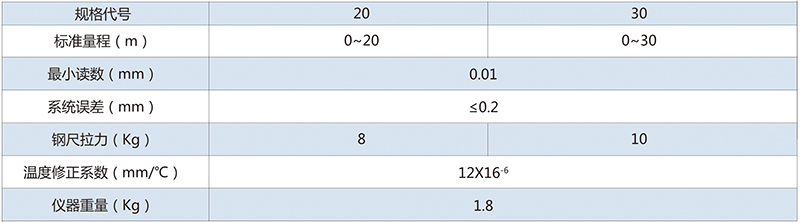

主要技术参数

使用前的工作准备

● 测量断面选择：

根据设计要求可参照图2中的典型量测方式选择测点位置。

● 测头制作：

测头可用中Φ14的长杆膨胀螺栓或中Φ

16—Φ22螺纹钢筋20~30厘米。在顶端加工一个M6×25左右的螺孔，把不锈钢制作的挂钩拧上即可。我厂备有膨胀螺栓式测头及不锈钢挂钩供用户选择。

● 测头埋设：

在岩壁或砼测点位置用冲击钻打一个稍大于膨胀螺栓直径的孔，然后将膨胀螺栓拧紧。在岩石破碎较严重的地方，可用冲击钻或攒子打一个较深较大的扎，然后用快干水泥砂浆将测头埋入，待砂浆凝固即可。
