TF-GJJ型振弦式钢筋测力计
时间：2019-11-11

TF-GJJ型振弦式钢筋测力计广泛适用于各类建筑物基础、桥梁、桩、边坡、地下连续墙、隧道衬砌、码头、船坞、闸门等混凝土工程结构及深基坑开挖安全监测中，测量混凝土内部的钢筋应力，锚杆的锚固力、拉拔力等。改进的TF-GX-11型具有二次密封结构、分辨率及稳定性高等特点。

TF-GJJ型满足大量程测量需求。并可同步测量埋设点的温度，测温精度可达0.1℃。加装配套附件可组成锚杆测力计。

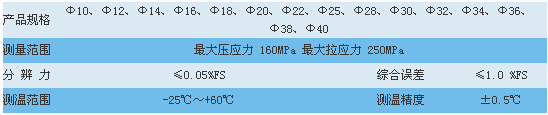

主要技术参数

一般公式

P=K(Fi2-Fo2)

式中：P-被测钢筋的载荷（KN)；

K-钢筋计的标定系数（KN/Hz2);

Fi-钢筋计实时测量频率；

Fo-钢筋计基准频率。

埋设与安装

钢筋计安装一般有碰焊法与绑焊法两种。

碰焊法：可用连接杆与钢筋先碰接，然后与钢筋计连接，连接后再制钢筋笼。

绑焊法：准备与钢筋主筋直径相同的钢筋若干，长度一般为10-15cm，用两根10-15cm的钢筋等距离夹在连接杆与主筋接头两处两旁，单面满焊即可。然后连接钢筋计后再制钢筋笼。

绑焊接时为了避免温度过高而损坏仪器，焊接时仪器要包上湿棉纱并不断地浇冷水，直到焊接完毕后钢筋冷却到一定温度为止。

一般直径小于25mm的仪器才能适用于对焊机对焊，直径大于25mm的仪器不宜采用对焊焊接。
