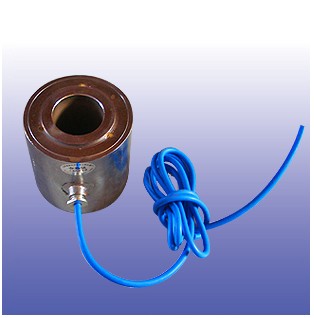

TF-MSJ型振弦式锚索测力计
时间：2019-11-11

TF-MSJ型振弦式锚索测力计，主要用来测量和监测各种锚杆、锚索、岩石螺栓、支柱、隧道与地下洞室中的支撑以及大型预应力钢筋混凝土结构（桥梁和大坝等）中的载荷和预应力的损失情况。中空结构，三弦测量可以消除不均匀及偏心负荷的影响，具有长期稳定、灵敏度高、防水性能好、不受长电缆影响。

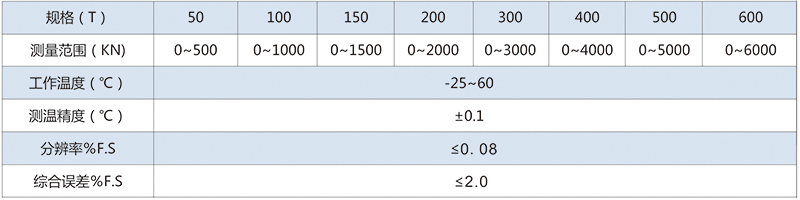

主要技术参数

一般公式

P=K[ (Fi12+Fi22+Fi32)/3-(F012+F022+F032)/3)

式中：P-被测锚索荷载值(KN)：

K-锚索计标定系数(KN/Hz2);

Fi1-锚索计弦一实时测量频率：

F01-锚索计弦一基准频率：

Fi2-锚索针弦二实时测量频率：

F02 -锚索计弦二基准频率：

Fi3-锚索计弦三实时测量频率：

F03-锚索计弦三基准频率。

埋设与安装

根据结构设计要求，测力计应安装在锚固垫座上，钢绞线或锚索从测力筒中心孔穿过，测力计置于钢垫座和工作锚之间。

锚索测力计有一外保护筒，用以保护仪器。保护筒与测力筒上、下之间应留用3mm左右的距离，上、下承载固垫板应可靠的压在测力筒上，锚固垫板与测力筒之间不应有间隙。

安装时锚索测力计应放置平稳，如发现几何偏心过大（仪器分测不等值，既为有几何偏心），应即时予以调整。

锚索测力计安装定位前应及时测量仪器初值，根据仪器编号和设计编号作好记录并存档，严格保护好仪器的引出电缆。

锚索计在施工现场的应用
